請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 08W-2
額定流量 10.57 gpm 40 L/min
額定壓力 5000 psi 350 bar
電磁閥外六角邊尺寸 15/16 in. 24 mm
電磁閥安裝扭矩 22 - 36 lbf-ft 30 - 50 Nm
最大內漏量約 0.15 cc/min.(3 drops/min.) at 350 bar
線圈 EC-16B
重量 1.324 lbs（含線圈） 0.601 kg（含線圈）
輸入電壓 24 VDC (20 - 30 VDC)
最大輸出負載 400 mA（工作週期 100%）
運作溫度範圍 -13 to 176 °F -25 to 80 °C
熱偏移 ≤ ± 0.1 mm (32 to 176 °F) ≤ ± 0.1 mm (0 to 80 °C)
開啟時間 ≤ 25 ms
接頭 M12x1.0 (4-Pin)
接頭保護等級 IP65
EMC DIN EN 61000-6-1/2/3/4
此閥為導壓式、提動軸型、二口二位、常閉式電磁閥。它專為需要極快響應時間和幾乎零內部洩漏的應用而設計。斷電時，無論口1或口2的壓力如何，雙向流體均被阻斷。通電時，允許雙向流動。此閥配有位置感測開關，用於確認開啟和關閉狀態，並具有反極性保護和短路保護功能。

  • 位置感測開關已通過CE認證。
  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 此閥為直動式設計，沒有最低作動壓力限制。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命和具有極低的洩漏。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

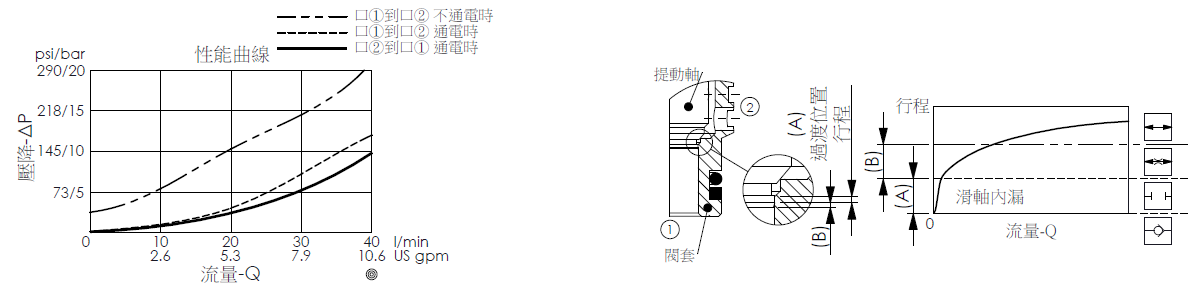

EPS-08W-2C-Y-N-05-HDN 2/2 NC 電磁閥性能曲線，用於說明壓降和流量之間的關係
