插式閥
  • 技術數據
  • 產品描述

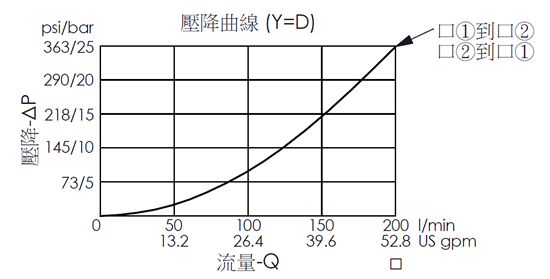

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 2A-3
額定流量 52.83 gpm 200 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
重量 0.91 lbs 0.41 kg
面積比 A3：A1 1.8 : 1
面積比 A3：A2 2.25 : 1
輸入電壓 24 VDC (20 - 30 VDC)
最大輸入負載 400 mA（工作週期100%）
運作溫度範圍 -25 to 80 °C -25 to 80 °C
熱偏移 ≤ ± 0.1 mm (0 to 80 °C) ≤ ± 0.1 mm (32 to 176 °F)
開啟時間 ≤ 25 ms
接頭 M12x1.0 (4-Pin)
接頭保護等級 IP65
EMC指令 DIN EN 61000-6-1/2/3/4
此閥為非平衡提動軸結構的邏輯閥，閥件在彈簧控制下關閉時。提動軸的開啟和關閉取決於在口1、口2和口3的提動軸區域上的力平衡。當施加在口1或口2的壓力克服彈簧壓力時，閥件將開啟，而口3的壓力則傾向於保持閥件關閉。只有口3的作用力和彈簧力加總必須超過口1和口2的作用力總和，閥件才會保持關閉。此閥件具有位置感測開關用來確認開啟或關閉。

  • A3與A1面積比為1.8:1。
  • A3與A2面積比為2.25:1。
  • 所有孔位均可耐壓350 bar (5000 psi)。
  • 具反接極性保護與短路保護。
  • 當閥件開啟或關閉時。位置感測開關可以提供訊號確認。

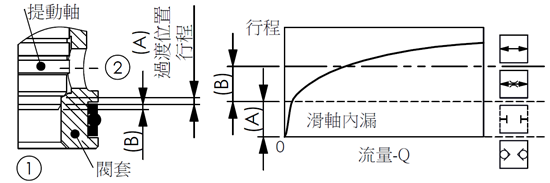

  • 最大內漏量約0.07 cc/min (70 bar, 1000 psi)，過渡位置最大內漏量約30 cc/min (70 bar, 1000 psi)。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
