技術數據
產品描述

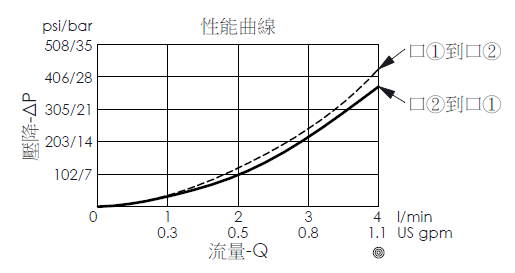

性能曲線圖
檔案
請留意:資訊可能會隨著配置變更,請見上方配置欄位
成型孔
8A-2
額定流量(參考性能曲線圖)
0.26 gpm
1 L/min
額定壓力(參考性能曲線圖)
5000 psi
350 bar
插裝閥外部尺寸
7/8"
22.22 mm
插裝閥安裝扭矩
20 -24 lbf-ft
27 - 33 Nm
最大內漏量約
0.7 cc/min at 5000 psi
0.7 cc/min at 350 bar
重量
0.06 lbs
0.13 kg
此閥為導控級、直動型結構、常閉、雙向封閉、氣導操作的滑軸方向閥。當外部導壓力超過彈簧壓力時,滑軸將切換向以允許雙向流動。
建議的進油口在2。
操作此閥件所需的最小導壓壓力可由以下公式決定:導壓壓力= 1.4 bar + (口1的壓力 / 100)。 因此,導控壓力範圍約為1.4 bar至5 bar。例如,口1的壓力為210 bar,則導壓壓力計算為1.4 + (210/100) = 3.5 bar。
在350 bar (5000 psi) 下,最大洩漏量約為0.7 cc/min。
所有閥口均可承受350 bar (5000 psi)的最大壓力,但外部導控口除外,其最大承受壓力為 35 bar (500 psi)。
Winner提供多種外部導控制口選項供選擇。請參閱配置Z。
作動零件經過熱處理和高精密度研磨以增加硬度,從而延長使用壽命。
適合不同應用的各種密封件材料,請參閱技術參考下的密封件資訊。
Winner插式閥壓力等級經過測試,符合NFPA規範T2.6.1標準,疲勞等級中的保證和驗證等級為"90/90"。
WINNERcoat
®
鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
Winner保證所有產品在出貨前都經過100%的功能測試。
PDF檔
