Cartridge Valves
  • Technical Data

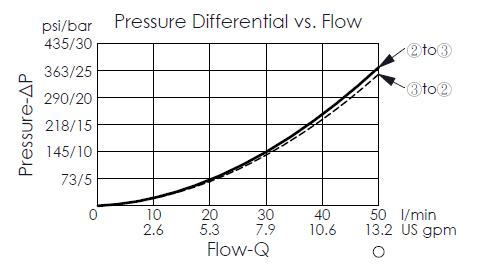

  • Performance Curve
  • Files

Note: Data may vary by configuration. See CONFIGURATION section.

Cavity 21A-4
Rated Flow 7.4 gpm 28 L/min
Maximum Operating Pressure 5000 psi 350 bar
Maximum Leakage Approximately 25 cc/min at 1000 psi 25 cc/min at 70 bar
Valve Hex Size 7/8 in. 22.22 mm
Valve Installation Torque 30 - 37 lbf-ft 40 - 50 Nm
Adjustment Screw Internal Hex Size 5/32 in. 4 mm
Locknut Hex Size 9/16 in. 14.27 mm
Locknut Torque 6 - 7 lbf-ft 9 - 10 Nm
Weight 0.383 lbs (Z=L) 0.174 kg (Z=L)
